HIWIN上银 OFSW 国产丝杆和上银比较
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母偏移预紧插管型OFSW
- 类型:
- 属性: HIWIN上银 OFSW 国产丝杆和上银比较，-HIWIN上银 OFSW 国产丝杆和上银比较-HIWIN上银 OFSW 上银滚珠丝杠编号规则 上银滚珠丝杠是一种常用的机械传动装置，可以将转动运动转化为线性运动。它由螺纹杆、螺纹套和导向装置组成。上银滚珠丝杠具有很多优点。首先，它的传动效率高，能够实现较大的转动速度和高精度的线性运动。其次，它的摩擦系数低，可以减少摩擦损失，提高传动效率。此外，它的可靠性高，使用寿命长，能够在恶劣的环境下正常运行。最重要的是，上银滚珠丝杠广泛应用于各种机械设备-HIWIN上银 OFSW 国产丝杆和上银比较--HIWIN上银 OFSW 国产丝杆和上银比较-
HIWIN上银 OFSW 国产丝杆和上银比较 产品参数

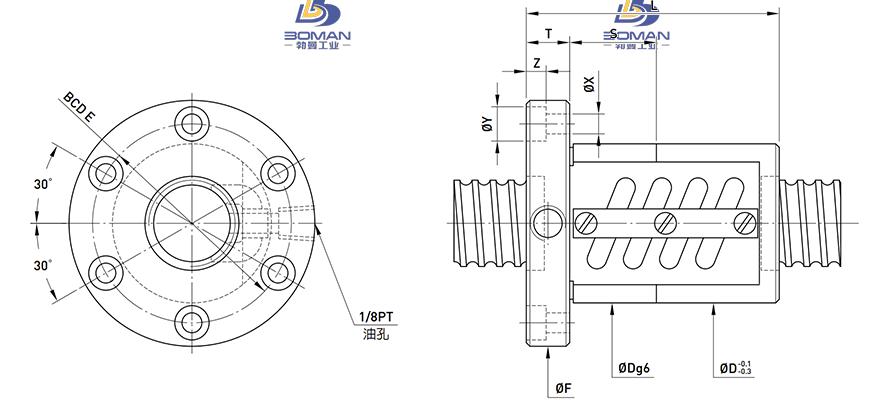

尺寸 单位：mm
| 丝杠轴外径 | 36 |
|
| 导程 | 16 |
|
| 丝杠轴底径 | 30.91 |
|
| 滚珠节圆直径 | 37.4 |
|
| 钢球直径 | 6.35 |
|
| 精度等级 | ||
| 螺母直径 | 74 |
|
| 法兰直径 | 114 |
|
| 螺母长度 | 136 |
|
| 螺母安装 | PCD | 90 |
| 额定动负载 | CaN | 2812 |
| 额定静负载 | C0aN | 6334 |
| 有效圈数 | 2.5x1 |
|
| 法兰盘宽度 | 18 |
|
| 法兰安装孔通孔直径 | 9 |
|
| 法兰安装孔沉孔直径 | 14 |
|
| 法兰安装孔沉孔深度 | 8.5 |
|
| 轴向刚度 | KNm | 67 |
HIWIN上银 OFSW 国产丝杆和上银比较此型号部分数据来源于KURODA GR082FDD-AAFR 黑田精工丝杠价格
